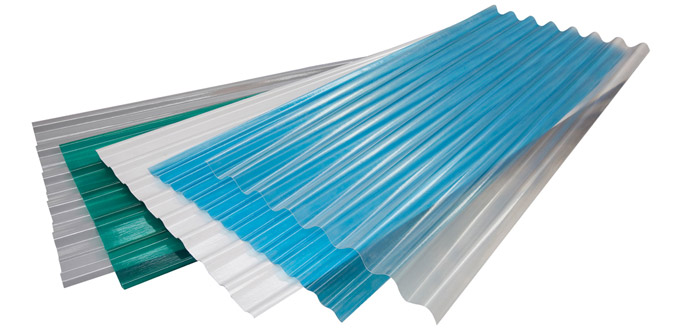

PLAQUES EN VITRORÉSINE DROITES

La gamme des profilés des plaques rectilignes Elyplast est vaste et reflète les formes les plus fréquemment utilisées pour les toitures, les réalisations de murs translucides et pour la construction de puits de lumière continus ou discontinus sur les toits en pente.

Les plaques ondulées Elyplast peuvent être centrées dans certaines limites lors de la pose, pour des toitures de formes différentes du pan plat traditionnel (circulaire, demi-rond, etc.), notamment sur les systèmes de serre tunnel.

ONDULÉES

NERVURÉES

MISE EN OEUVRE PLAQUES RECTILIGNES

La pose des plaques de toiture droites s'effectue du bas vers le haut et perpendiculairement à la ligne d'égout.

Direction de pose longitudinale : contraire à la direction des vents dominants.

Chevauchement de tête : en cas de pentes inférieures à 7%, il est préférable d’utiliser des plaques d’une longueur égale à celle du pan (jusqu’à 6 m) afin d’éviter, en cas de fortes pluies et de vents violents en direction du faîtière, que l’eau ne reflue à l’intérieur. Lorsque des chevauchements transversaux ou de tête sont prévus, leur longueur doit être celle indiquée dans le tableau, valable pour des longueurs de pan allant jusqu’à 15 m.

Chevauchement longitudinal : sur le fibrociment, il est recommandé de prévoir le chevauchement d'une ondulation et un quart ; sur le métal, prévoir le chevauchement d'au moins une ondulation complète.

Élimination des eaux pluviales pour les faibles pentes : pour les pentes de 7% à 15%, l'élimination de l'eau peut ne pas être assurée si la hauteur des ondulations des plaques ondulées ou nervurées n'est pas suffisante. Dans ces cas, il est prudent d'utiliser des hauteurs d'ondulation et des nervures plus élevées.

Dilatations thermiques : la température en surface peut varier de plus de 50°C entre l'été et l'hiver ; pour remédier aux dilatations thermiques, il convient de prévoir l'ovalisation des trous de fixations pour les plaques de plus de 3 mètres.
